Welche Spannweite schafft ein 12×20 cm Holzbalken? Diese Frage stellen sich Heimwerker täglich – beim Carportbau, bei der Terrassenüberdachung oder beim Dachausbau. Die Antwort hängt von Querschnitt, Holzgüte, Achsabstand und Belastung ab.
Unsere Balken Spannweite Tabelle zeigt dir alle wichtigen Werte auf einen Blick – für Deckenbalken, Dachsparren und Außenbauteile. Plus: ein interaktiver Rechner für deine individuelle Situation.
📑 Inhalt
Interaktiver Spannweite-Rechner
Gib deinen Balkenquerschnitt, die Holzgüte und den Achsabstand ein – der Rechner zeigt dir die maximale Spannweite als Richtwert:
Tabelle: Balken Spannweite für Deckenbalken (Wohnraum)
Standard-Annahmen: Holzgüte C24 (KVH), Achsabstand 70 cm, Nutzlast 2,0 kN/m² (Wohnraum) + Eigengewicht ca. 1,5 kN/m². Einfeldträger auf zwei Auflagern.
| Querschnitt (B×H cm) | Max. Spannweite 62,5 cm | Max. Spannweite 70 cm | Max. Spannweite 80 cm | Max. Spannweite 100 cm |
|---|---|---|---|---|
| 6 × 14 | 2,8 m | 2,6 m | 2,4 m | 2,1 m |
| 8 × 16 | 3,5 m | 3,3 m | 3,1 m | 2,7 m |
| 8 × 18 | 3,9 m | 3,7 m | 3,5 m | 3,1 m |
| 10 × 20 | 4,6 m | 4,4 m | 4,1 m | 3,6 m |
| 10 × 22 | 5,0 m | 4,8 m | 4,5 m | 4,0 m |
| 12 × 20 | 4,9 m | 4,7 m | 4,4 m | 3,9 m |
| 12 × 24 | 5,8 m | 5,5 m | 5,1 m | 4,6 m |
| 14 × 24 | 6,2 m | 5,9 m | 5,5 m | 4,9 m |
| 16 × 28 | 7,4 m | 7,0 m | 6,6 m | 5,9 m |
💡 Praxis-Tipp: Für Wohnraumdecken mit Achsabstand 70 cm ist ein 12×20 cm Balken bis ca. 4,7 m Spannweite eine bewährte Ausgangsgröße. Bei Spannweiten über 5 m oder Dachgeschossausbau immer Statiker hinzuziehen.
Tabelle: Dachsparren Spannweite
Dachsparren tragen weniger als Deckenbalken (Dachneigung verteilt die Last). Annahmen: C24, Achsabstand 80 cm, Schnee- und Windzonen nach DIN EN 1991.
| Sparrenquerschnitt | Dachneigung <30° | Dachneigung 30–45° | Dachneigung >45° |
|---|---|---|---|
| 6 × 12 | 3,0 m | 3,3 m | 3,6 m |
| 6 × 16 | 3,8 m | 4,2 m | 4,7 m |
| 8 × 16 | 4,2 m | 4,7 m | 5,2 m |
| 8 × 20 | 5,2 m | 5,8 m | 6,4 m |
| 10 × 20 | 5,5 m | 6,2 m | 6,8 m |
| 10 × 24 | 6,5 m | 7,3 m | 8,1 m |
Tabelle: Carport & Terrassenüberdachung
Bei offenen Außenbauteilen dominieren Schnee- und Windlasten. Annahmen: Schneelastzone 1 (250 kg/m²), offene Konstruktion, Nadelholz C24.
| Querschnitt (B×H cm) | Achsabstand 80 cm | Achsabstand 100 cm | Achsabstand 120 cm |
|---|---|---|---|
| 8 × 16 | 3,2 m | 2,9 m | 2,6 m |
| 10 × 18 | 4,0 m | 3,6 m | 3,3 m |
| 10 × 20 | 4,5 m | 4,0 m | 3,7 m |
| 12 × 20 | 4,8 m | 4,3 m | 3,9 m |
| 12 × 24 | 5,7 m | 5,1 m | 4,6 m |
| 14 × 26 | 6,5 m | 5,8 m | 5,3 m |
| 16 × 28 | 7,2 m | 6,4 m | 5,8 m |

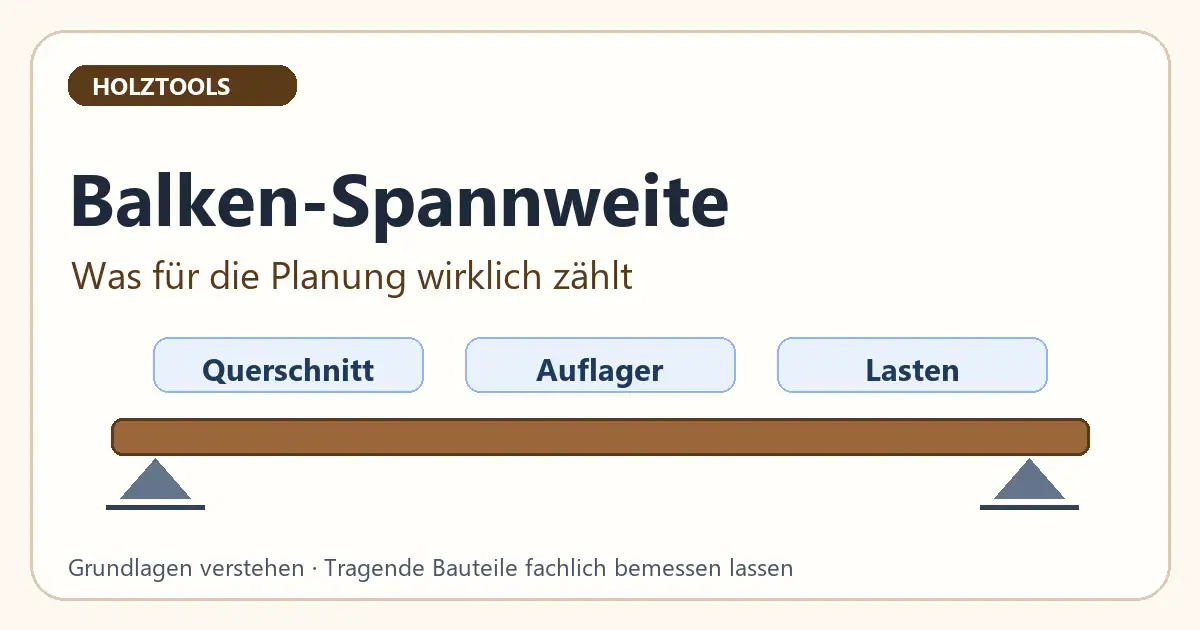

Diese Faktoren bestimmen die Balken-Spannweite
1. Querschnitt: Höhe entscheidet mehr als Breite
Die Biegesteifigkeit eines Balkens steigt mit der dritten Potenz der Höhe. Ein 10×20 cm Balken ist nicht doppelt, sondern achtmal so biegesteif wie ein 10×10 cm Balken. Deshalb gilt: Wenn möglich immer die Höhe vergrößern, nicht die Breite.
Praktisch bedeutet das: Ein 8×20 cm Balken trägt bei gleicher Spannweite deutlich mehr als ein 12×16 cm Balken – obwohl letzterer mehr Holzquerschnitt hat.
2. Holzgüte: C24 vs. C16 vs. BSH
| Güte | Biegefestigkeit | Typischer Einsatz | Spannweite vs. C24 |
|---|---|---|---|
| C16 | 16 N/mm² | Schalungen, leichte Nebenbauten | −12 bis −15 % |
| C24 / KVH | 24 N/mm² | Standard-Holzbau, Decken | Referenzwert |
| C30 | 30 N/mm² | Große Spannweiten, Dachstühle | +10 bis +12 % |
| GL24 (BSH) | 24 N/mm² | Sichtbalken, Repräsentativbau | ähnlich C24 |
| GL32 (BSH) | 32 N/mm² | Große Spannweiten, Hallenbau | +15 bis +20 % |
3. Achsabstand: Je weiter apart, desto kürzer die Spannweite
Ein größerer Achsabstand bedeutet: Jeder Balken trägt mehr Fläche – und damit mehr Last. Die Faustregel: Verdopplung des Achsabstands (z. B. von 70 auf 140 cm) reduziert die mögliche Spannweite um ca. 20–25 %.
4. Art der Belastung
Drei Lasttypen sind entscheidend:
- Ständige Lasten (g): Eigengewicht des Balkens + Aufbau (Estrich, Bodenbelag, Dämmung)
- Veränderliche Lasten (q): Nutzlast je nach Verwendung — Wohnraum 2,0 kN/m², Speicher 3,5 kN/m²
- Außergewöhnliche Lasten: Schnee, Wind — besonders relevant bei Carports und Terrassen
Faustregeln für die Praxis
Für erste Schätzungen ohne Rechner – aber nur als grobe Orientierung:
📐 Faustformel Balkenhöhe
Balkenhöhe (cm) = Spannweite (m) × 4 + 4 cm
Beispiel: 4,5 m Spannweite → 4,5 × 4 + 4 = 22 cm Mindesthöhe (bei 70 cm Achsabstand, C24)
⚠️ Grenzen der Faustformel
- Gilt nur für Standard-Wohnraumdecken (Nutzlast ≤ 2,0 kN/m²)
- Gilt nur für Achsabstände 60–80 cm
- Nicht geeignet für Dachstühle, Carports oder Sonderlasten
- Ersetzt keine statische Berechnung
Wann muss ich einen Statiker einschalten?
Für Heimwerker ist die Grenze klar: Immer wenn tragende Bauteile im Gebäude betroffen sind, ist ein Statiker Pflicht – nicht nur empfehlenswert, sondern gesetzlich vorgeschrieben (LBO der jeweiligen Bundesländer).
Im Einzelnen bedeutet das:
- Dachausbau oder Dachgeschossausbau mit Deckenverstärkung
- Entfernen oder Verändern von Wänden oder Stützen
- Neue Balkenlage für Geschossdecken
- Carports > 50 m² oder mit Aufenthaltsräumen darüber
- Alle Konstruktionen in Erdbebenregionen oder Schneelastzonen ≥ 3
Für einfache Gartenprojekte, Pergolen, leichte Terrassenüberdachungen (< 30 m²) ohne Aufenthaltsraum sind Tabellen zur Vordimensionierung ausreichend — aber auch hier: Lieber einmal zu viel dimensioniert als zu wenig.
FAQ: Häufige Fragen zur Balken-Spannweite
Weiterführende Artikel
Passende Ratgeber für dein Bauprojekt:
- 👉 Tragfähigkeit Holzbalken berechnen: Tabelle & Formeln
- 👉 Holzdichte Tabelle: Alle Holzarten im Vergleich
- 👉 Holzverbindungen: Die 10 wichtigsten Arten im Überblick
* Alle Tabellenwerte und Rechner-Ergebnisse dienen ausschließlich der Vordimensionierung und ersetzen keine professionelle statische Berechnung. Tragende Bauteile müssen von einem zugelassenen Statiker nach DIN EN 1995-1-1 (Eurocode 5) berechnet werden.
