Wer einen Dachstuhl saniert, eine Decke einzieht oder eine Carport-Konstruktion plant, muss die Tragfähigkeit der Holzbalken kennen. Falsch dimensionierte Balken können zu gefährlicher Durchbiegung oder gar zum Versagen der Konstruktion führen.
In diesem Ratgeber finden Sie Spannweiten-Tabellen, die wichtigsten Formeln und praktische Hinweise zur Berechnung der Balkentragfähigkeit. Alle Angaben orientieren sich an den Regeln der DIN EN 1995 (Eurocode 5) und DIN 1052.
Für die Gewichtsberechnung Ihrer Balken nutzen Sie unseren Holzgewicht-Rechner — dort können Sie Abmessungen und Holzart eingeben und erhalten sofort das Ergebnis.
Grundlagen der Balkentragfähigkeit
Die Tragfähigkeit eines Holzbalkens hängt von vier Faktoren ab: Holzart (Festigkeitsklasse), Querschnittsmaße (Breite × Höhe), Stützweite (Spannweite) und Art der Belastung (Einzel-, Strecken- oder Flächenlast).
Im Holzbau wird die Festigkeit über Sortierklassen definiert. Die gängigste Klasse für Nadelholz ist C24 (nach EN 338). Sie entspricht der früheren Sortierklasse S10 nach DIN 4074. Brettschichtholz (BSH) erreicht mit GL24h noch höhere Werte.
Festigkeitsklassen im Überblick
| Festigkeitsklasse | Biegefestigkeit (N/mm²) | E-Modul (N/mm²) | Typische Holzarten |
|---|---|---|---|
| C16 | 16 | 8.000 | Fichte/Tanne (untere Sortierung) |
| C24 | 24 | 11.000 | Fichte, Kiefer, Tanne (Standard) |
| C30 | 30 | 12.000 | Lärche, Douglasie |
| D30 | 30 | 10.000 | Eiche (Laubholz) |
| D40 | 40 | 11.000 | Buche, Esche |
| GL24h | 24 | 11.500 | Brettschichtholz (BSH) |
Spannweiten-Tabelle für Deckenbalken (C24)
Die folgende Tabelle zeigt maximale Spannweiten für Deckenbalken aus Nadelholz C24 bei einer Verkehrslast von 1,5 kN/m² (Wohnräume) und einem Balkenabstand von 62,5 cm. Die Werte berücksichtigen sowohl Tragfähigkeit als auch die zulässige Durchbiegung (L/300).
| Balkenquerschnitt (b × h) | Max. Spannweite (m) | Eigengewicht (kg/m) |
|---|---|---|
| 60 × 120 mm | 2,10 | 3,5 |
| 60 × 160 mm | 2,80 | 4,6 |
| 60 × 200 mm | 3,50 | 5,8 |
| 80 × 200 mm | 3,80 | 7,7 |
| 80 × 240 mm | 4,50 | 9,2 |
| 100 × 200 mm | 4,10 | 9,6 |
| 100 × 240 mm | 4,90 | 11,5 |
| 100 × 280 mm | 5,60 | 13,4 |
| 120 × 240 mm | 5,20 | 13,8 |
| 120 × 280 mm | 6,00 | 16,1 |
Die wichtigsten Formeln
Widerstandsmoment (Wy)
Das Widerstandsmoment beschreibt die Biegesteifigkeit des Balkens. Für einen Rechteckquerschnitt gilt: Wy = (b × h²) / 6, wobei b die Breite und h die Höhe in mm ist. Je größer Wy, desto mehr Last kann der Balken aufnehmen.
Durchbiegung (f)
Die Durchbiegung darf bestimmte Grenzwerte nicht überschreiten. Für einen Einfeldträger unter Gleichstreckenlast gilt: f = (5 × q × L⁴) / (384 × E × I). Die zulässige Durchbiegung beträgt nach Eurocode 5 maximal L/300 für den Gesamtwert.
Biegespannung (σ)
Die vorhandene Biegespannung muss kleiner sein als die zulässige. Formel: σ = M / Wy, wobei M das maximale Biegemoment ist. Für einen Einfeldträger mit Gleichstreckenlast: M = (q × L²) / 8.
Sicherheitsfaktoren und Normen
Im Eurocode 5 werden Teilsicherheitsbeiwerte angewendet. Für Holz (Materialseite) beträgt γ_M = 1,3 bei Vollholz und 1,25 bei BSH. Auf der Einwirkungsseite gilt γ_G = 1,35 für ständige Lasten und γ_Q = 1,5 für veränderliche Lasten.
Die Nutzungsklasse (NKL) beeinflusst die Festigkeit. NKL 1 gilt für beheizte Innenräume (Holzfeuchte dauerhaft unter 12 %). NKL 2 für überdachte, aber nicht beheizte Bereiche. NKL 3 für direkte Bewitterung — hier sind die Abminderungsfaktoren am größten.
Wann Sie einen Statiker einschalten sollten
Bei tragenden Bauteilen ist ein statischer Nachweis Pflicht. Ohne Nachweis erlischt im Schadensfall der Versicherungsschutz. Ein Statiker kostet für eine einfache Balkenberechnung zwischen 150 und 500 €.
Besonders kritisch sind: Deckenbalken über Wohnräumen, Dachsparren bei Schneelastzonen ≥ 2, Balkone und Vordächer, sowie nachträgliche Durchbrüche in bestehende Balkenlagen. Bei Umbauten im Bestand kann die tatsächliche Festigkeit durch Insektenbefall, Fäulnis oder alte Holzfeuchte deutlich unter den Tabellenwerten liegen.
Holzart und Tragfähigkeit
Die Holzart beeinflusst die Festigkeitsklasse. Fichte und Kiefer erreichen als Bauholz typischerweise C24. Lärche und Douglasie schaffen C30. Eiche als Laubholz wird in D30 eingestuft. Die genauen Dichtewerte finden Sie in unserer Holzdichte Tabelle.
| Holzart | Typische Klasse | Rohdichte (kg/m³) | Eignung Holzbau |
|---|---|---|---|
| Fichte/Tanne | C24 | 430–470 | ★★★★★ |
| Kiefer | C24 | 490–520 | ★★★★☆ |
| Lärche | C30 | 550–590 | ★★★★★ |
| Douglasie | C30 | 500–540 | ★★★★☆ |
| Eiche | D30 | 670–710 | ★★★☆☆ |
| BSH (Fichte) | GL24h | 380–420 | ★★★★★ |
Empfohlene Produkte

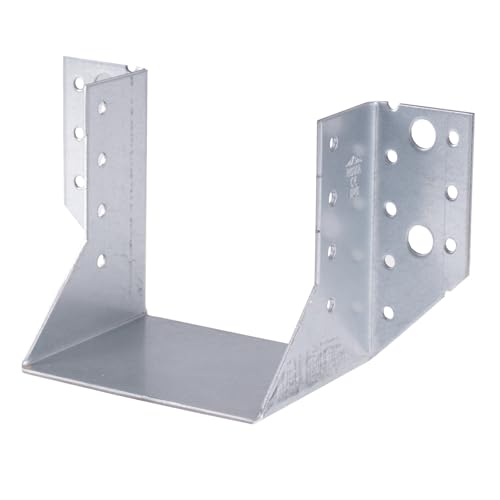

Balkenschuh 100×100 außenliegend verzinkt
ETA-zertifizierter Balkenschuh aus 2 mm starkem, verzinktem Stahl. Ermöglicht die sichere Verbindung von Holzbalken an Tragelementen im Innen- und Außenbereich.
- ETA-zertifiziert für tragende Holzkonstruktionen
- 2 mm Materialstärke für hohe Belastbarkeit
- Galvanisch verzinkt — auch für Außenbereich geeignet
- 20 Größenvarianten verfügbar
- Schrauben nicht im Lieferumfang
- Nur einzeln erhältlich — kein Set
SPAX Holzbauschraube 8,0 × 180 mm
Bauaufsichtlich zugelassene (ETA-12/0114) Holzbauschraube mit Tellerkopf, T-STAR plus Antrieb und 4CUT-Spitze. Kein Vorbohren nötig — ideal für tragende Verbindungen im Holzbau.
- Bauaufsichtlich zugelassen (ETA-12/0114)
- 4CUT verringert Spaltwirkung — kein Vorbohren
- WIROX-Oberfläche für Korrosionsschutz
- Made in Germany, TÜV-zertifiziert
- Passender T-STAR plus Bit nicht enthalten
- Nur für überdachte Bereiche — nicht witterungsbeständig
Bosch Professional GLM 50-23 G Laser-Entfernungsmesser
Professioneller Laser-Entfernungsmesser mit grünem Laser und Neigungssensor. Misst bis 50 m mit ±1,5 mm Genauigkeit — ideal zum Ausmessen von Spannweiten und Balkenabständen.
- Grüner Laser — besser sichtbar als rot
- IP65 — sturzsicher aus 1,5 m auf Beton
- Integrierter Neigungssensor
- Batterien statt Akku
- Keine Bluetooth-Verbindung zur App
BooGardi Imprägniertes Kantholz 9×9 cm
KDI-imprägnierter Holzbalken (Vierkantpfosten) aus Nadelholz in 24 Größenvarianten. Tiefenimprägniert und auf 25 % getrocknet — direkt einsetzbar für Pergola, Carport oder Zaunbau ohne Vorbehandlung.
- KDI IV Tiefenimprägnierung — deutlich langlebiger als Standard
- Glatt gehobelt, splitterarm und gefaste Kanten
- 24 Größenvarianten von 70×70 bis 90×90 mm
- Sofort einsetzbar ohne Vorbehandlung
- Keine Festigkeitsklasse angegeben — für tragende Konstruktionen Statiker fragen
- Nur einzeln erhältlich
Gartenwelt Riegelsberger Kantholz Kiefer 70×70 mm
Kesseldruckimprägniertes Kiefern-Kantholz, 4-seitig gehobelt und gefast. Ideal für Außenanwendungen wie Pergolen, Carports und Zäune — resistent gegen Feuchtigkeit, Pilze und Insekten.
- Kesseldruckimprägniert — optimaler Schutz für NKL 3 (Außenbereich)
- 4-seitig gehobelt mit gefasten Kanten
- Kiefer erreicht typisch Festigkeitsklasse C24
- Verschiedene Querschnitte verfügbar
- Stirnkanten nicht imprägniert — nachbehandeln empfohlen
- Nur 150 cm Länge in dieser Variante

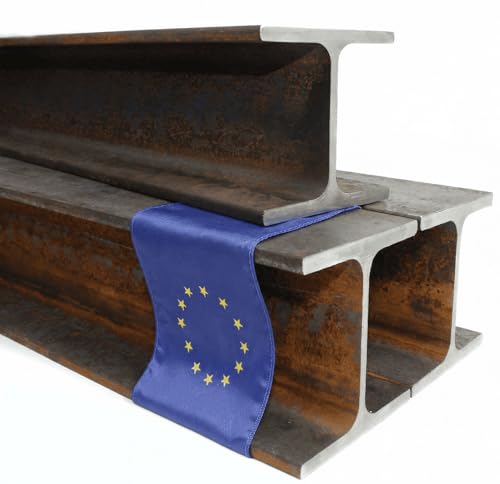

Stahl-Shop24 HEA 100 Stahlträger (Doppel-T)
Warmgewalzter HEA-Stahlträger aus S235JR Baustahl — die Alternative, wenn Holzbalken an ihre Tragfähigkeitsgrenze stoßen. Ideal als Unterzug bei Wanddurchbrüchen, Deckenabstützungen oder großen Spannweiten.
- Hohe Tragfähigkeit bei kompaktem Querschnitt
- Präziser Zuschnitt (500–2000 mm wählbar)
- Schweiß- und schraubbar — vielseitig einsetzbar
- Ideal als Unterzug bei Wanddurchbrüchen
- Roh/unbehandelt — Korrosionsschutz nötig
- Hohes Eigengewicht — Hebezeug empfohlen
Häufig gestellte Fragen
Wie viel trägt ein Holzbalken 100 × 200 mm?
Ein Fichtenbalken (C24) mit 100 × 200 mm Querschnitt kann bei 4 m Spannweite und 62,5 cm Balkenabstand eine Verkehrslast von ca. 1,5 kN/m² tragen. Die genaue Last hängt von der Einbausituation ab — lassen Sie dies vom Statiker prüfen.
Ist Eiche tragfähiger als Fichte?
Nicht unbedingt. Eiche (D30) hat zwar eine höhere Dichte, aber eine ähnliche Biegefestigkeit wie Fichte C24. Im Holzbau ist Fichte oft die bessere Wahl: leichter, günstiger und einfacher zu bearbeiten.
Was ist besser: Vollholz oder Brettschichtholz (BSH)?
BSH (GL24h) hat gleichmäßigere Eigenschaften, weniger Rissbildung und kann in größeren Querschnitten hergestellt werden. Für sichtbare Balken und große Spannweiten ist BSH oft die bessere Wahl. Bei Standardanwendungen reicht Vollholz C24 aus.
Wie viel Durchbiegung ist normal?
Nach Eurocode 5 darf die Durchbiegung maximal L/300 der Spannweite betragen. Bei 4 m Spannweite sind das 13,3 mm. Sichtbare Durchbiegungen ab ca. 5 mm werden bereits als störend empfunden, auch wenn sie statisch unbedenklich sind.
Brauche ich für jeden Balken einen Statiker?
Für tragende Bauteile ist ein statischer Nachweis baurechtlich erforderlich. Bei nicht-tragenden Elementen (Pergola, dekorative Balken) können Sie selbst rechnen. Im Zweifelsfall: Statiker fragen — das kostet weniger als ein Bauschadensfall.
