Was Sie für die Einrichtung brauchen
Nach dem Kauf einer CNC Fräse stehen Aufbau, Kalibrierung und der erste Testschnitt an. Planen Sie dafür ein Wochenende ein – die mechanische Montage macht etwa die Hälfte der Arbeit aus, die andere Hälfte ist Software-Einrichtung und Feintuning. Dieser Leitfaden führt Sie Schritt für Schritt von der Unboxing bis zum ersten sauberen Fräsergebnis in Holz.
Stellplatz und Werkstatt vorbereiten
Untergrund: Die CNC Fräse braucht eine ebene, stabile Unterlage. Eine massive Werkbank oder eine 40-mm-Multiplexplatte auf einem stabilen Gestell sind ideal. Wackelt der Untergrund, überträgt sich das auf das Fräsergebnis.
Stellfläche: Rechnen Sie mit dem 1,5-fachen des Maschinenarbeitsbereichs in jeder Richtung. Eine Maschine mit 400 × 300 mm Arbeitsbereich braucht rund 800 × 700 mm Stellfläche – plus Platz für PC, Material und Absaugung.
Strom: Die meisten Hobby-CNC-Fräsen laufen an einer normalen 230-V-Steckdose. Vermeiden Sie Mehrfachstecker mit vielen anderen Verbrauchern – Spannungsschwankungen können die Steuerung stören. Eine eigene Steckdosenleiste mit Überspannungsschutz ist empfehlenswert.
Beleuchtung: Eine gute Arbeitsplatzbeleuchtung ist kein Luxus. LED-Strahler oder eine Maschinenleuchte mit Schwanenhals helfen, den Fräsvorgang zu beobachten und den Nullpunkt präzise zu setzen.
Mechanischer Aufbau
Bausatz vs. vormontierte Maschine

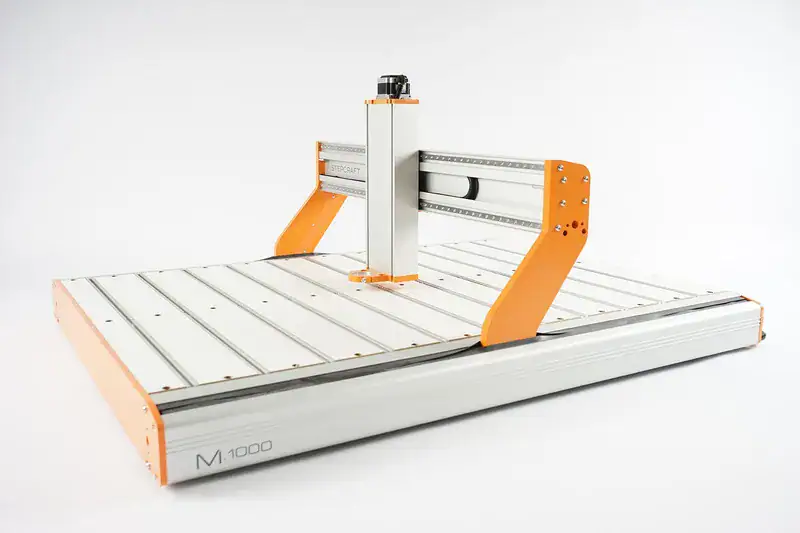

Bei vormontierten Maschinen (z. B. Stepcraft Ready-to-Run) beschränkt sich der Aufbau auf das Auspacken, Befestigen und Anschließen – fertig in 1–2 Stunden. Bei einem CNC Bausatz rechnen Sie mit 4–40 Stunden, je nach Komplexität.
Montagetipps
Schrauben in der richtigen Reihenfolge anziehen: Erst alle Schrauben handfest, dann über Kreuz festziehen. So vermeiden Sie Verspannungen im Rahmen.
Linearführungen prüfen: Fahren Sie jeden Schlitten von Hand über die volle Achslänge. Er muss leichtgängig gleiten, ohne zu klemmen oder zu rattern. Schwergängigkeit deutet auf falsche Ausrichtung oder zu hohe Vorspannung hin.
Riemenspannung einstellen (bei Riemenantrieb): Der Riemen soll sich mit Fingerdruck ca. 3–5 mm eindrücken lassen. Zu straff erhöht den Motorverschleiß, zu locker verursacht Schrittfehler.
Kabel sichern: Alle Kabel mit Kabelbindern oder Kabelketten sichern. Lose Kabel können in den Fräser geraten – Kurzschlussgefahr und Maschinenschaden.
Elektronik und Software einrichten
GRBL-Firmware konfigurieren
Die meisten Hobby-CNC-Fräsen nutzen GRBL als Firmware. Verbinden Sie die Steuerung per USB und öffnen Sie einen G-Code-Sender (Candle, UGS oder bCNC). Überprüfen Sie folgende GRBL-Parameter:
| Parameter | Bedeutung | Typischer Wert |
|---|---|---|
| $100, $101, $102 | Steps/mm für X, Y, Z | 800 (Kugelgewindespindel) oder 80 (Riemen) |
| $110, $111, $112 | Maximale Geschwindigkeit X, Y, Z (mm/min) | 2000–5000 |
| $120, $121, $122 | Beschleunigung X, Y, Z (mm/s²) | 50–200 |
| $22 | Homing aktivieren (0=aus, 1=ein) | 1 (wenn Endschalter vorhanden) |
| $130, $131, $132 | Maximaler Verfahrweg X, Y, Z (mm) | Abhängig von Maschinenmodell |
📱 Auf Mobilgeräten nach links/rechts wischen
Die korrekten Werte finden Sie im Handbuch Ihrer Maschine oder auf der Hersteller-Website. Ändern Sie nur, was Sie verstehen – falsche GRBL-Einstellungen können zu Schrittverlusten oder Kollisionen führen.
Maschinensteuerung testen
Fahren Sie jede Achse einzeln im Jog-Modus (manuelle Steuerung). Prüfen Sie:
- Bewegt sich die Achse in die richtige Richtung? (X nach rechts, Y nach hinten, Z nach oben = positiv)
- Fahren die Endschalter sauber aus? (falls vorhanden)
- Sind die Verfahrwege korrekt? (Befehl G0 X100 → messen ob tatsächlich 100 mm verfahren wurden)
Kalibrierung: Steps/mm exakt einstellen
Die Kalibrierung ist der wichtigste Schritt für präzise Fräsergebnisse. Befehlen Sie jeder Achse, genau 100 mm zu verfahren, und messen Sie mit einem digitalen Messschieber nach.
Weicht das Ergebnis ab, berechnen Sie den korrekten Wert:
Neue Steps/mm = Aktuelle Steps/mm × (100 / gemessener Wert)
Beispiel: Aktuelle $100 = 800, gemessen 99,5 mm → Neue $100 = 800 × (100 / 99,5) = 804,02
Wiederholen Sie die Messung nach der Korrektur. Bei korrekter Kalibrierung liegt die Abweichung unter 0,1 mm auf 100 mm Verfahrweg.
Z-Achse kalibrieren
Besonders wichtig für gleichmäßige Frästiefen. Fahren Sie die Z-Achse 50 mm nach unten und messen Sie am Spindelschaft. Abweichungen hier führen zu ungleichmäßigen Gravurtiefen und falschen Durchschnitt-Tiefen.
Opferplatte und Maschinentisch
Fräsen Sie niemals direkt in den Maschinentisch. Eine Opferplatte aus 8–12 mm MDF schützt den Tisch und bietet eine ebene Referenzfläche. Schrauben Sie die MDF-Platte auf den Maschinentisch und planfräsen Sie die Oberfläche mit einem großen Planfräser (10–20 mm). So ist die Opferplatte exakt parallel zur XY-Ebene der Maschine.
Die Opferplatte tauschen Sie aus, wenn sie zu viele Frässpuren hat – in der Regel alle 2–6 Monate je nach Nutzung. MDF ist günstig und in jedem Baumarkt erhältlich.
Spindel/Fräsmotor einrichten (Tramming)
Die Spindel muss exakt senkrecht zum Maschinentisch stehen. Selbst 0,05 mm Abweichung erzeugen sichtbare Stufen bei Flächenfräsungen. So prüfen Sie das:
- Spannen Sie einen langen zylindrischen Stab (6 mm Rundstahl) in die Spindel.
- Fahren Sie die Spindel knapp über die plangefräste Opferplatte.
- Drehen Sie die Spindel von Hand um 180° und prüfen Sie, ob der Abstand zur Platte an beiden Enden des Stabs gleich ist.
- Korrigieren Sie die Spindelhalterung, bis kein Unterschied mehr messbar ist.
Alternativ verwenden Sie eine Messuhr mit Magnetfuß – präziser, aber teurer. Für Hobbymaschinen reicht die Stab-Methode.
Erster Testschnitt
Verwenden Sie weiches Material: Styrodur (XPS-Hartschaum) oder eine Fichtenleiste. So schonen Sie Fräser und Nerven, falls etwas schiefgeht.
Testprogramm: 50-mm-Quadrat
- Erstellen Sie in Ihrer CAM-Software ein 50 × 50 mm Quadrat als Konturfräsung, Tiefe 3 mm, Fräser 3 mm, Vorschub 600 mm/min.
- Spannen Sie das Material mit Doppelklebeband auf die Opferplatte.
- Setzen Sie den Nullpunkt (X, Y, Z) an der linken unteren Ecke des Materials, Z auf Materialoberfläche.
- Starten Sie den Fräsvorgang. Bleiben Sie in Reichweite des Not-Aus.
- Nach dem Fräsen: Messen Sie das Quadrat. Soll: 50,0 × 50,0 mm. Toleranz: ±0,2 mm ist für Hobbymaschinen gut.
Stimmen die Maße nicht, überprüfen Sie Steps/mm und Fräserdurchmesser-Kompensation in der CAM-Software.
Feeds & Speeds für verschiedene Holzarten
Die richtigen Schnittparameter entscheiden über Qualität, Fräserstandzeit und Maschinensicherheit. Diese Werte gelten als Ausgangspunkt für einen 3-mm-VHM-Einzahnfräser auf einer typischen Hobby-CNC:
| Holzart | Drehzahl | Vorschub | Zustellung (Tiefe) | Seitliche Zustellung |
|---|---|---|---|---|
| Fichte / Kiefer | 18.000 U/min | 1.000–1.500 mm/min | 2–3 mm | 50 % (1,5 mm) |
| Buche / Eiche | 18.000 U/min | 600–1.000 mm/min | 1–2 mm | 40 % (1,2 mm) |
| Nussbaum | 18.000 U/min | 800–1.200 mm/min | 1,5–2,5 mm | 45 % (1,35 mm) |
| MDF | 16.000 U/min | 1.200–1.800 mm/min | 2–3 mm | 50 % (1,5 mm) |
| Sperrholz (Birke) | 18.000 U/min | 800–1.200 mm/min | 1,5–2,5 mm | 45 % (1,35 mm) |
📱 Auf Mobilgeräten nach links/rechts wischen
Faustregel: Zustelltiefe maximal halber Fräserdurchmesser, seitliche Zustellung 40–50 % des Fräserdurchmessers. Bei neuen Materialien 30 % unter den Richtwerten starten und schrittweise steigern.
Einen umfassenden Einstieg in Materialwissen und Fräsparameter bietet unser Artikel zum CNC Fräsen lernen.
Absaugung einrichten
CNC-Fräsen erzeugt große Mengen Holzstaub und Späne. Ohne Absaugung verschmutzen Linearführungen, die Sicht auf das Werkstück geht verloren und die Gesundheit leidet.
Mindestausstattung
Ein Werkstattsauger der Staubklasse M (für Holzstaub vorgeschrieben) mit einem Absaugschuh, der die Spindel umgibt. Einfache Absaugschuhe gibt es für 20–40 € oder als 3D-Druck-Projekt.
Bessere Lösung
Werkstattsauger + Zyklon-Vorabscheider (ab 30 €). Der Zyklon fängt 95 % der Grobspäne ab, bevor sie den Saugerfilter erreichen. Das verlängert die Filterlebensdauer erheblich und spart langfristig Geld.
Automatische Einschaltung
Eine Einschaltautomatik (z. B. über eine schaltbare Steckdose, die den Sauger bei Maschinenstart aktiviert) spart Nerven. Manche Steuerungen können über einen Relais-Ausgang die Absaugung direkt steuern.
Wartung und Pflege
Nach jeder Nutzung: Späne von Linearführungen und Spindeln entfernen (Druckluft oder Pinsel). Maschinenoberfläche abwischen.
Monatlich: Linearführungen und Kugelumlaufspindeln mit wenig Maschinenöl oder Fett schmieren. V-Slot-Räder auf Verschleiß prüfen, Riemenspannung kontrollieren.
Vierteljährlich: Alle Schraubverbindungen auf festen Sitz prüfen. Exzentermuttern (bei V-Slot-Systemen) nachstellen. Spindelrundlauf kontrollieren.
Jährlich: Spindellager auf Geräusche prüfen (Lagerwechsel bei Rattergeräuschen). Gesamte Kalibrierung wiederholen. Kabel und Steckverbinder auf Beschädigungen prüfen.
FAQ – Häufig gestellte Fragen
Wie hoch sind die Kosten für die CNC-Einrichtung?
Die Einrichtung selbst kostet nichts außer Zeit – vorausgesetzt, Werkzeug (Inbusschlüssel, Messschieber) ist vorhanden. Zusätzliches Zubehör wie Opferplatte (10 €), Absaugschuh (20–40 €) und ein Fräser-Starterset (50–100 €) sollten Sie einplanen.
Welche Software brauche ich für die Einrichtung?
Einen G-Code-Sender wie Candle oder UGS (kostenlos) zum Konfigurieren der GRBL-Parameter und für die ersten Testfahrten. Für den Testschnitt benötigen Sie zusätzlich eine CAM-Software.
Wie genau wird meine Hobby-CNC?
Nach sorgfältiger Kalibrierung erreichen gute Hobby-CNC-Fräsen eine Wiederholgenauigkeit von ±0,05 mm und eine Positioniergenauigkeit von ±0,1–0,2 mm. Für Holzprojekte ist das mehr als ausreichend.
Was tun bei Schrittverlust?
Schrittverlust (die Maschine „verspringt”) deutet auf zu hohen Vorschub, zu hohe Beschleunigung, lose mechanische Verbindungen oder zu wenig Motorstrom hin. Reduzieren Sie GRBL-Parameter $110–$112 (Geschwindigkeit) und $120–$122 (Beschleunigung) und prüfen Sie alle mechanischen Verbindungen.
Muss ich die Maschine regelmäßig kalibrieren?
Eine gründliche Kalibrierung bei der Ersteinrichtung hält in der Regel mehrere Monate. Prüfen Sie die Genauigkeit vierteljährlich mit einem Testquadrat. Nachjustieren ist nur bei messbarer Abweichung nötig.
Fazit
Die sorgfältige Einrichtung Ihrer CNC Fräse ist die Basis für jedes erfolgreiche Projekt. Nehmen Sie sich die Zeit für Kalibrierung und Tramming – diese Stunden zahlen sich durch präzise Ergebnisse tausendfach zurück. Beginnen Sie den ersten Testschnitt in weichem Material, steigern Sie sich über Fichte zu Hartholz und dokumentieren Sie Ihre optimalen Feeds & Speeds für jede Holzart. So bauen Sie sich eine persönliche Referenz auf, die immer wertvoller wird. Wenn Sie noch auf der Suche nach der passenden Maschine sind, schauen Sie in Unsere Top 7 CNC Fräsen für Holz im Vergleich.
